Caratteristiche :

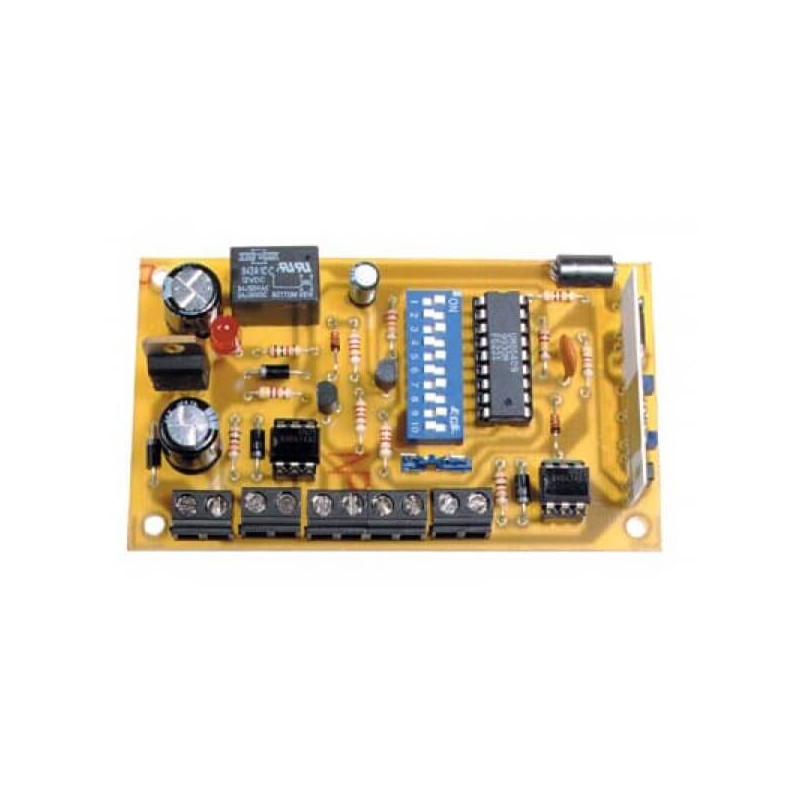

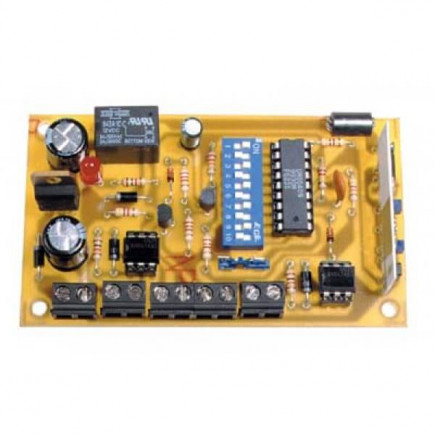

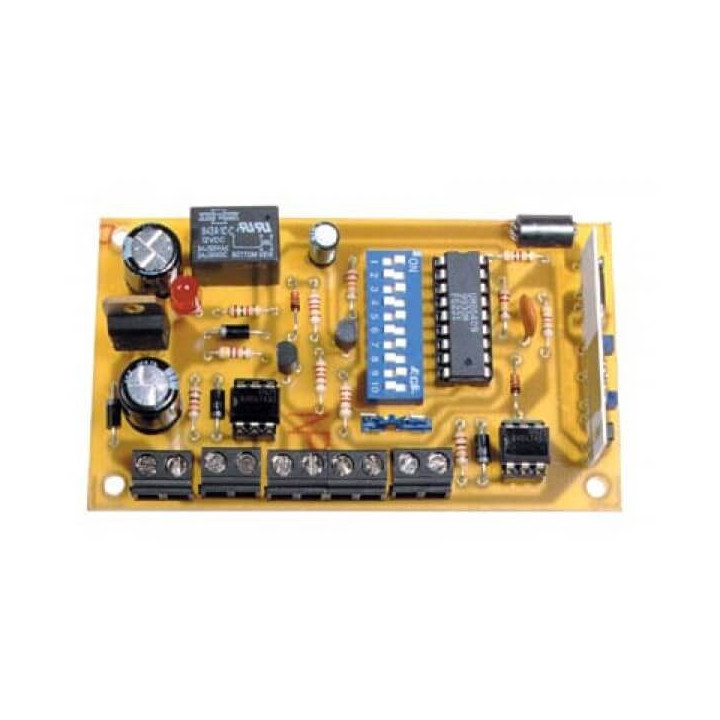

Trasmettitore che funziona in UHF (preci-samente a 433,92 MHz) a due canali conuna potenza di uscita di 400 mW da abbinaread un ricevitore con codifica UM86409, sem-pre a due canali (ad esempio li kit cod.FT311). Il tutto funziona a 12 volt continui.L?attivazione del trasmettitore pu? essere effet-tuata manualmente (mediante pulsanti) oppuretramite una tensione. A differenza di altri siste-mi utilizzati per questi scopi, il progetto pro-posto in queste pagine, presenta un costomolto contenuto e pu? essere facilmente rea-lizzato da chiunque grazie all?impiego ? nellostadio di alta frequenza ? di moduli Aurel gi?tarati e perfettamente funzionanti. Il segnaleradio generato dal modulo Aurel TX-BOOSTviene modulato con treni di impulsi a 12 bitcorrispondenti a 4096 combinazioni (viene uti-lizzata una codifica tipo UM86409); il livellodei primi 11 bit viene impostato mediantealtrettanti dip-switch mentre quello del dodi-cesimo bit dipende da quale pulsante di atti-vazione viene selezionato. Si ottengono cos? idue canali a cui corrispondono due differentisequenze. Occupandoci pi? in dettaglio delloschema, notiamo che, oltre ai due pulsanti,sono presenti anche due ingressi fotoaccoppia-ti che consentono l?attivazione dei canali sfrut-tando delle tensioni continue. I valori di R10 eR11 vanno modificati in funzione della tensio-ne disponibile per il controllo; i valori indicatinell?elenco componenti (1 KOhm) sono adattia tensioni di attivazione comprese tra 5 e 24volt. Se la tensione ? superiore ? necessarioaumentarne in proporzione il valore. Il tra-smettitore funziona con una tensione di ali-mentazione di 12 volt continui che viene invia-ta al modulo radio U3 quando si chiudono icontatti del rel? RL1
