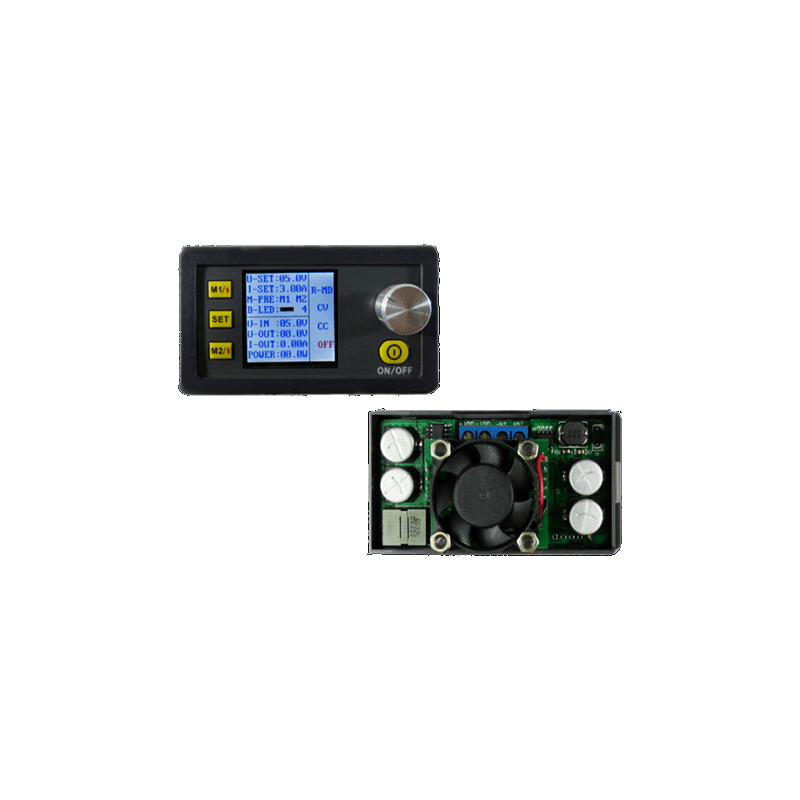

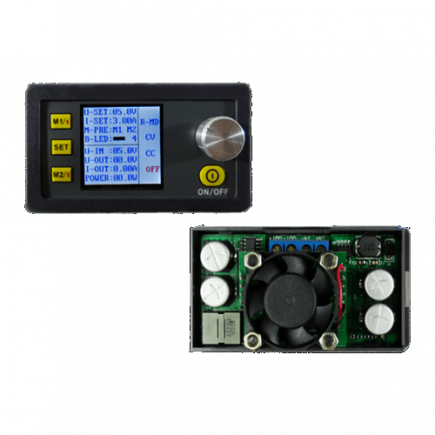

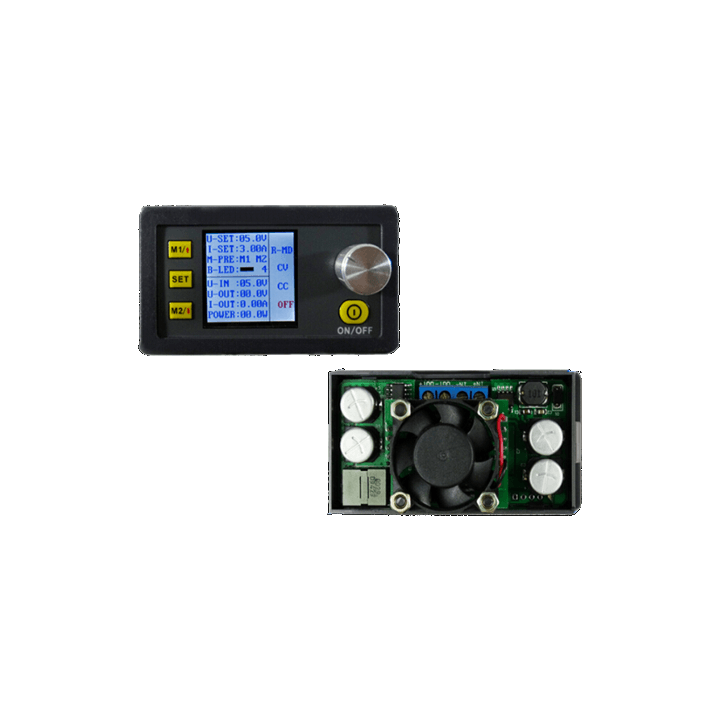

2). Dimensioni: 79 millimetri * 43 millimetri * 26 millimetri (L * W * H)
3). Aperto formato: 71 millimetri * 39 millimetri
4) Ingresso positivo: IN +
5). Ingresso negativo: IN-
6). Uscita positivo: OUT +
7). Uscita negativo: OUTPUT
8). Corrente di uscita: 0-3.10A (L'attuale funzionamento continuo massima ? 2A senza ventilatore. Nota: quando si installa il ventilatore, si prega di 9). consultare la foto e notare la direzione della ventola.)
10) Potenza di uscita: max 99W
11) Campo tensione di ingresso: 6-35V
12). Gamma di tensione in uscita: 0V-32.0V (In modo tensione passo verso il basso, tensione in ingresso deve essere superiore a 1 V), il pulsante di controllo in grado di elaborare rapidamente dati di 2 set.
3. Display Introduzione
U-IN: tensione in ingresso U-SET: tensione predefinita
U-OUT: uscita in tensione I-SET: Preset
I-OUT: uscita di corrente POWER: potenza di uscita
M-PRE: negozio scorciatoia B-LED: luminosit? dello sfondo
M1: scorciatoia store1 M2: negozio scorciatoia 2
S-MD: l'impostazione della modalit? R-MD: funzionamento normale
ON / 0FF: aperto / spegnere il modulo di uscita
4. Tasto Istruzione Funzione
SET: impostazione delle funzioni, conferma la funzione;
ON / OFF: uscita in tensione aperta o chiusa.
m1: estrarre i dati memorizzati collegamento M1 / ribaltamento di scegliere / negozio di scelta rapida.
m2: estratto di scelta rapida M2 dati memorizzati / Pagina gi? per scegliere / negozio di scelta rapida.
5. Istruzioni per l'uso
(1). Regolazione preimpostata Tensione
Premendo il pulsante SET, pagina gi? a U-SET, premere il potenziometro codding, quindi immettere il valore toadjustnumeric. Premere il potenziometro codding a sua volta, per scegliere il valore numerico che si desidera regolare. Girare codding potenziometro per regolare il valore numerico. Se volete toexit regolazione della tensione, premere brevemente SET. Nel processo di regolazione tensione predefinita, se la modalit? tensione di uscita aperta premendo il tasto ON / OFF, la tensione di uscita sar? rinfrescante aumentando o diminuendo il valore numerico; se si chiude la modalit? tensione di uscita con il tasto ON / OFF, la tensione di uscita non sar? rinfrescante aumentando o diminuendo il valore numerico.
(2). Regolazione Current Preset
Premendo il pulsante SET, pagina gi? a I-SET, premere il potenziometro codding, quindi immettere il valore toadjustnumeric. Premere il potenziometro codding a sua volta, per scegliere il valore numerico che si desidera regolare. Girare codding potenziometro per regolare il valore numerico. Se volete toexit corrente regolazione, premere brevemente SET.
(3). Power-gi? bagagli
Se si desidera utilizzare il valore attuale includingthe tensione predefinita, l'attuale preset, LCD brightnessat la prossima volta di utilizzare il modulo, ? necessario memorizzare i valori. Nel funzionamento normale (R-MD), tenere premuto il tasto SET fino a quando "MEMO" in su display LCD appare rossa, e poi perdere la chiave, che indica la tensione di preset ? stato memorizzato. ? possibile utilizzare quelli valore successivo.
(4). Estrarre Shortcut bagagli Valore
Quando il sistema ? la modalit? di modalit? (S-MD) impostazione tenere pressingm1orm2key, stoccaggio collegamento valuecan essere estratto.
(5). Valore Conservare Shortcut bagagli
Premendo il pulsante SET, pagina gi? a M-PRE, premere il potenziometro codding, quindi inserire il luogo di M1 o M2 di stoccaggio. Nel tempo significato, premere shortlym1, il valore sarebbe essere conservato in luogo di M1; stampa shortlym2, il valore viene tenuto nel luogo di M2.If si desidera uscire da questa modalit?, premere brevemente SET
(6). Regolazione della luminosit? Sfondo
Premendo il pulsante SET, pagina gi? al luogo di luminosit? dello sfondo, premere il potenziometro codding, quindi immettere per regolare il valore numerico. Premere il potenziometro codding a sua volta, per scegliere il valore numerico che si desidera regolare. Girare codding potenziometro per regolare la value.If numerica che si desidera uscire da questa modalit?, premere brevemente SET.
